NFJオリジナル ST製TDA7492EデジタルアンプIC搭載モノアンプ完成基板

NFJオリジナル ST製TDA7492EデジタルアンプIC搭載モノアンプ完成基板

◆『 NFJ公式ブログ記事 新製品のご案内-NFJオリジナル★ST製TDA7492EデジタルアンプIC搭載モノアンプ完成基板 』


自作オーディオファンの皆様に、うれしいお知らせです！
1ロット生産のみで完全打ち切り企画だった、「NFJオリジナル★ST製TDA7492MVデジタルアンプIC搭載モノアンプ完成基板」が、完売後もユーザー様から再生産の熱望により、大幅にリニューアル！
完全に新設計の「NFJオリジナル ST製TDA7492E デジタルアンプIC搭載 モノアンプ完成基板」として帰ってまいりました。

旧ロット「TDA7492MVモノアンプ完成基板」の発売当時は、デジタルアンプ完成基板のモノラルアンプは非常に珍しく、自作オーディオファンの皆様から絶大なご支持を賜りました。
完売後も再生産のご要望を多く頂戴しておりましたが、「TDA7492MV」デジタルアンプICの入手難から再生産には支障があるため、安定して調達でき音質でも定評のある「TDA7492E」を採用してのリニューアルとなりました。

「TDA7492E」の2ch出力をPBTL接続でモノラル駆動する事により、前モデル比136％の大パワーと、3Ωのスピーカーを楽々鳴らし切る駆動力を実現(※1)。
そのパワーを発揮するためにパワーに合わせて基板を前モデル比139%の大型化しており、瞬間的な大電流に対応できるよう徹底したアートワークの見直しと、グランド強度を稼いでワンランク上のアンプへと進化しました。
「TDA7492E」は、FX-AUDIO-ブランドのアンプ製品でも多数の機種に採用しているパワーアンプICですので、音質に関しては折り紙付きです。
また、基本的なコネクタの配置は前モデルを踏襲しておりますので、前モデルからの基板載せ替えも比較的簡単です。(※2)
(※1)インピーダンス3Ωスピーカーへの出力は、出力レベルによっては電源コンデンサ交換などの改造が必要ですので、ユーザー様の責にてお楽しみください。
(※2)基板サイズが少し大きくなっていますのでケースサイズについてご注意ください。

玄人向けの嬉しい設計も！
標準配置しているSMDインダクターと入れ替えてラジアルタイプのインダクター(5mm-7.5mmピッチ幅)を使えるようにスルーホールパッドを設定しております。（※要リワーク）
また、クロック同期・ミュート・スタンバイも簡単に施工できるよう配慮した基板設計とシルクプリント。
ハンダ要らずでお手軽にモノラルアンプを作れる完成基板ですので、中級者の方から機能や音質に拘るベテランユーザー様まで幅広くお楽しみ頂ける製品となっております！この機会に是非お試しください。

【製品の特徴】・音質に定評のあるST Microelectronics製 TDA7492E デジタルアンプICを採用
・基板1枚で1ch出力の「モノラル基板」として特化させたアンプ完成基板製品
・2枚の基板を2ch使用する際のクロック同期の設定を用意
　※2枚の基板で2ch使用する際、必ずしも同期させる必要はございません。
・リニューアルにより前モデル比136%のハイパワーとなる68W出力を実現
・更にグランド強度を強化した特徴的なアートワークの新設計基板
・リワーク＆部品交換等の玄人向けカスタムにも配慮した基板設計

【ご使用方法いろいろ】・当製品を2枚でデュアルモノラル構成アンプシステムの構築に
・パワードスピーカーの製作に
・マルチチャンネル2.1ch〜5.1chの0.1ch用アンプに
・サブウーハーやスーパーウーハー用アンプに

【注意事項】※下記注意事項をご理解・ご了承頂ける方のみお求めください※
・知識の有る方向けの完成基板です。印字されている内容や意味がわからない方は、本製品のご購入はお勧めできません。
・当製品には説明書・回路図は付属しません。(必要情報は基板に印字)
・回路図はICのデーターシートに記載のリファレンス回路を参考にしてください。
・組み込み部品としての販売ですので基本的に保証はございません。(出荷前に全品検査済み)
　※)商品到着時に著しい基板上の問題がある場合などはご使用になる前にご連絡ください。
・拡張設定(ミュート/スタンバイ/同期動作)について、必要情報は基板に印字しておりますのでデータシートと照らし合わせてご理解いただける方のみご使用ください。
　※)細かい部分で違いがございますが、基本的にはリファレンス回路同等となっております。
・当製品は比較的パワーのある製品のため、信号ラインの引き回しなどには十分留意して施工してください。
・弊社では使用に関するサポートは行っておりませんので、あらかじめご理解のうえお求めください。

【製品仕様】

パワーアンプIC：	ST Microelectronics製 TDA7492E デジタルアンプIC
最大出力：	68Wｘ1ch(電源入力26V・4Ω時)
対応インピーダンス：	4Ω〜16Ω
動作電圧：	DC7〜26V
各種設定：	ゲイン4段階切り替え(23.6/29.6/33.1/35.6dB)※ジャンパピン ミュート/スタンバイ/同期動作
サイズ：	77mm×60mm×21mm
重量：	約80g(ヒートシンク含む)

NFJオリジナル ST製TDA7492EデジタルアンプIC搭載モノアンプ完成基板

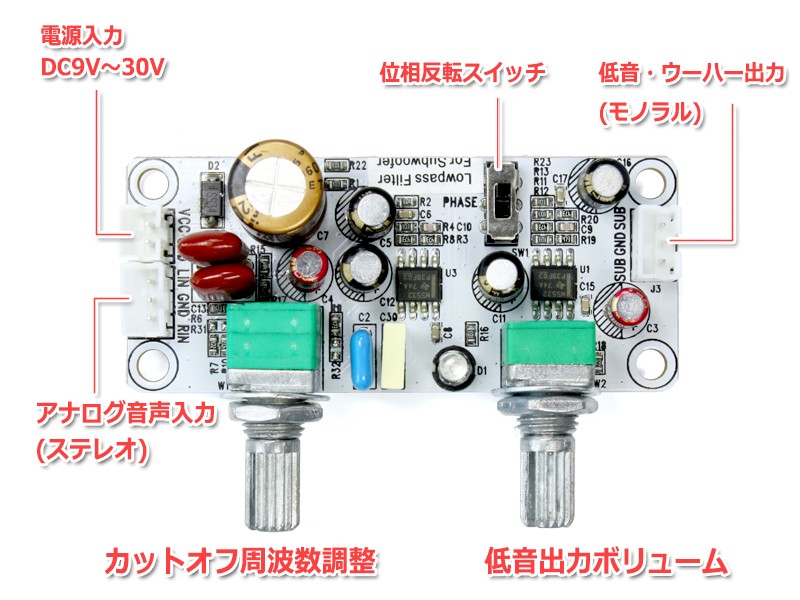

サブウーファー用のアンプを組みました。 中学レベルの技術家庭と理科の技術と知識しか持ち合わせていない文系人間ですが、完成基板なので、特段問題はなかったです。 ケースは、NFJさんの一般的なアンプ類と幅と高さが同じになるようにアクリル板で自作、プリ部は、NFJさんのローパスフィルター完成基板を使いました。 電源はプリとパワーで共用とし、電源自体は、NFJさんのUSB-12Vの昇圧DCケーブルで給電してます。 基板は、秋月電子のプラネジ＆ボルトにスペーサーを噛まして、瞬間接着剤で底板に貼り付けました。約３ミリ浮いた状態としてます。 スピーカープラグ用の端子もNFJさんのアンプにも使われているものを用いたので、配線処理や、アクリル板の加工など、素人感満載ですが、なんちゃってNFJライクに仕上がってます。自己満足ですが、他の機器との収まりが良いので、取り回しや配置が楽です。

モノラル(1CH)デジタルアンプです. ヒートシンクがついていないですが私が使う限り全く熱くなりません. 同系統チップのステレオ版は発熱もあるようで大きなヒートシンクなどがついていますが,TD7492とMVは別物のようです. この基盤を車載サブウーファ(4Ω 100W)の駆動に使っています.じっくり聞くようなことはないので音質はよくわかりませんが,ちゃんと駆動できているようです.解像度がいいんでしょうが,ウーファーだけだとあんまりわかりません. 通常使用においてポップノイズは出てません.ただ,素早くON→OFF→ONとなったときはボツッと来ます. 車の電源は14V程度でありますが,25Vまで対応しているので安心です. 車の電源を直接接続したら結構なノイズが乗ったので簡単なトランジスタの電源安定回路を入れました.ACアダプタならそのようなノイズはなかったです。 モノラルでいい場合は手軽でいい選択だと思いました。2ch以上で動かしたい場合は,クロック連動など改造が必要ですね。

アスカ 5
茶道を習っている娘のために購入しました。柄が入ってるものは、全体に散らされてたり、大ぶりな柄が入ってるものが多かったので悩みましたが、小ぶりの可愛い柄があって良かったです。

たまさん。 3
９月末に着物で新幹線距離のお出掛けがあり、そのために購入。いつかはシルックをと思ってましたが、急だったので、少しお安めのシルジュエリーにしました。普通のポリより手触りが柔らかめ。正絹と変わらないとまではいきませんが、旅装には充分。うちのモニターで見たよりより濃いめでした。濃いめを希望してたので良かったです。とても早く送っていただきました。収納シワが目立ったのでマイナス星ひとつ。まだ着てないので着心地を評価できないので、もひとつマイナス星。

NFJさんのTA2020基盤から始まり、YDA138,TA2024,TDA7498各基盤,FX-AUDIO-FX1002,ets等、色々部品交換や比較し遊ばせて頂きました。 その中でもこの基盤の音質,コスパは文字通り頭一つ飛び抜けていると感じます。 私は最低ゲイン設定でインダクタをMIDEN製RTB1213Bに変更し、LittleSusie(24V化)を追加していますが、それだけで解像度高く広がりも大きく満足しています。 無理にクロックのMaster-Slaveを考えるより、モノパワーアンプ二機構成と考えて筐体と電源を独立させた方が楽で良い音かと。プリアンプか二連ボリュームを外付けして調整した方が良いと思います（実験体感。 注意点としてはスイッチング電源が悪いと、極端に音質が落ちることでしょうか。中華のパンチング外装の電源では酷いモノでした。ノートPCのACアダプターやトランス電源の方が良いと思います。 回路図についてはデータシートと極端に変わらないため参考で良いのかと。下手に弄ると簡単に壊れると感想を持ちました（4枚破壊。

基板のシルク印字だけで、入力側の配線接続を、読み解こうとして 近くの別の印字と、意味を勘違いしてしまい、この部分だけ難解に なってしまいました。 公式ブログで、パワーがあるので注意、と書かれていましたが 確かに、このモノアンプはパワーがあります。 ローパスフィルタ完成基板と組み合わせて、ウーファー用アンプ製作中なのですが ローパスフィルタ完成基板のボリュームを、しばらく回すと急に音が 上がり始め、ウーファーユニット自体が、バタバタ言い出してしまいました。(汗 適度なカットオフ周波数と、ボリュームの調整が難しいのかも。 ボリュームをさらに追加して、微調整出来るようにした方がよいかと、 壊さない程度に、素人思考なやり方ですが、試行錯誤が結構楽しいです。

今のところ、デカップリングの容量を増やしたくらいでほぼ吊るしですが、充分いい音してます。 ICのマスタースレーブの設定の仕方が掲載されてなかったのですが、スレーブ側のR4の0Ω抵抗を外してSCLK端子でマスター基盤と繋いでやればOKです。SCLKの横のGND端子は、SCLKをシールド線で繋いで、シールドをこのGNDに落とせ、という解釈で良いんですかね。オシレーターの同期なら外部ノイズもある程度減らしたいでしょうし。(YDAキットにはこう言うのなかったですよね。) あとは、そのうちもう2枚購入してみて、出力フィルタのコンデンサを色々変えてみたりもしてみようかと。 その前に、TDA7492基板も試してみたいです。無印とMVは全くの別物みたいですし。
